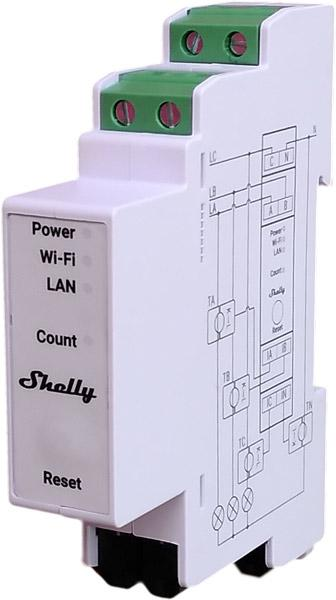

Shelly Pro 3EM 120A

Galvenās produkta īpašības:

• Trīsfāžu tīkla (vai 3 vienfāzes līniju) vērtību mērīšana: spriegums, strāva, aktīvā un šķietamā jauda, jaudas koeficients, patērētā un piegādātā enerģija
• 4 kvadrantu mērīšana, precizitātes klase B (IEC 62053-21)
• Vēsturisko datu reģistrēšana – ik pēc 1 minūtes vismaz 60 dienas
• Atbalsts strāvas transformatoriem (CT, līdz 120 A)
• Sadarbība ar automatiku, izmantojot LAN (RJ45), 2,4 GHz Wi-Fi, Bluetooth 4.2, atbalsts MQTT, Modbus, RPC, HTTP, tīmekļa āķiem, scenārijiem
• Laika sinhronizācija, izmantojot RTC pulksteni (darbojas pat tad, ja nav tīkla)
• Signāla izvade un programmēšanas poga, LED indikators
• Fāžu secības kļūdu noteikšana, kanālu kalibrēšana, signalizācija
• Paplašināms ar Shelly Pro 3EM slēdža papildierīci (kontrollera vadība)
• DIN stiprinājums, izturīgs, mazs korpuss

Shelly Pro 3EM tehniskās specifikācijas:

• Stiprinājums: DIN sliede (94 × 19 × 69 mm), svars 62 g
• Materiāls / krāsa: balta plastmasa
• Barošanas avots: 100–260 V maiņstrāva, 50/60 Hz
• Pašpatēriņš: < 3 W
• Ārējais drošinātājs: B/C raksturlielums, 16 A/6 kA
• Mērīšanas sprieguma diapazons: 100–260 V vienai fāzei
• Sprieguma precizitāte: ±1%
• Strāvas mērīšana: 0–120 A/fāzei (caur 120 A CT), strāvas precizitāte ±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
• Atbalsta 4 strāvas kanālus (3 fāzes + N)
• Minimālā kalibrēšanas robeža: 500 W/fāzei, minimālā noteikšana: 30 VA/fāzei
• Atmiņa: Ieraksta vismaz 60 dienu datus minūtēs
• Datu eksports: CSV/JSON caur RPC
• Izejas/indikācija: optiskais LED (mērīšana, Wi-Fi/LAN statuss), programmēšanas poga
• Darbības temperatūra: no -20 °C līdz +40 °C
• Mitrums: 30–70 % RH
• Maksimālais uzstādīšanas augstums: 2000 m virs jūras līmeņa
• Savienojumi/vadi: 0,5–2,5 mm², izolācijas garums 6–7 mm, griezes moments 0,4 Nm
• Wi-Fi: 802.11 b/g/n, maks. 20 dBm, darbības rādiuss 30 m telpās / 50 m ārā
• Bluetooth 4.2: darbības rādiuss 10 m / 30 m
• LAN: RJ45 ports
• CPU: ESP32-D0WDQ6, 16 MB flash atmiņa
• Funkcijas: 20 tīmekļa āķi (5 URL/āķis), skriptu izveide, MQTT, trauksmes signāli, fāzes statuss, attālināts atjauninājums
• Sertifikāti: B klase, CE, atbilst ES un AU/NZ standartiem
