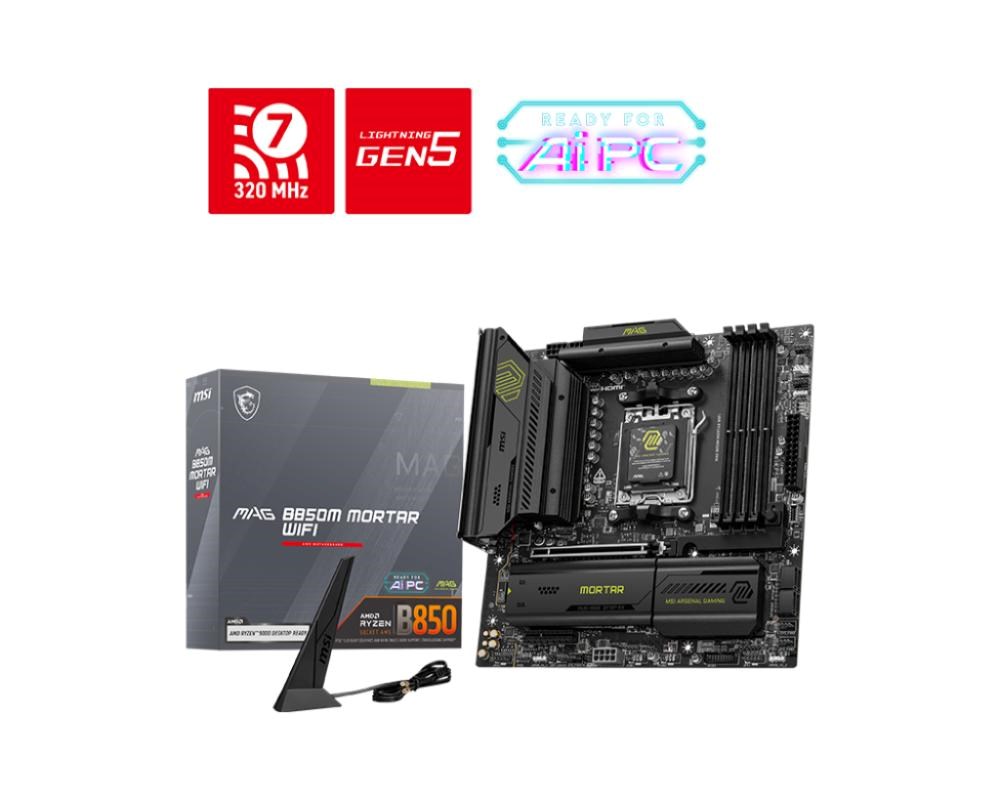

Pamatplate MSI MAG B850M MORTAR WIFI

CPU

Atbalsta AMD Ryzen™ 9000/8000/7000 sērijas datoru procesorus
Ligzda AM5

MĒSLES KOMPLEKTS

AMD B850

ATMIŅA

4x DDR5 UDIMM, maksimālā atmiņas ietilpība 256 GB
Atmiņas atbalsts: DDR5 8200–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
„Ryzen™ 9000“ sērijas procesoru maksimālais paātrinājuma frekvence:
• 1DPC 1R maksimālais ātrums līdz 8200+ MT/s
• 1DPC 2R maksimālais ātrums līdz 6400+ MT/s
• 2DPC 1R maksimālais ātrums līdz 6400+ MT/s
• 2DPC 2R maksimālais ātrums līdz 4800+ MT/s

Atbalsta AMD POR un JEDEC ātrumus
Atbalsta atmiņas paātrinājumu un AMD EXPO™
Atbalsta divu kanālu režīmu
Atbalsta ne-ECC, nebuferizētu atmiņu
Atbalsta tikai CUDIMM, pulksteņa signāla ģeneratora apiešanas režīmu*

* CUDIMM atbalsts un POR ielādes frekvence var atšķirties atkarībā no procesora sērijas, un pēc ielādes ir iespējama manuāla paātrināšana. Daži procesori var neizdoties iedarbināt, taču nākotnes BIOS atjauninājumi uzlabos saderību.
• Šīs pamatplates DIMM ligzdām ir divpusēji slēdži.
• Atmiņas saderība un atbalstītie ātrumi var atšķirties atkarībā no procesora un atmiņas konfigurācijas. Sīkāku informāciju meklējiet atmiņas saderības sarakstā, kas atrodams produkta atbalsta lapā, vai apmeklējiet https://www.msi.com/support/.

GRAFIKA

1 HDMI™ pieslēgvieta
Atbalsta HDMI™ 2.1 FRL, maksimālā 8K 60Hz* izšķirtspēja
*Iespējams tikai procesoros ar integrētu grafiku. Grafiku specifikācijas var atšķirties atkarībā no uzstādītā procesora.

LIZDI

1x PCI-E x16 ligzda
1x PCI-E x4 ligzda
PCI_E1 paaudzes PCIe 5.0 atbalsta līdz x16 (no procesora)
PCI_E2 paaudzes PCIe 4.0 atbalsta līdz x4 (no čipseta)

PCI_E1 ligzda
• Atbalsta PCIe 5.0 x16 (paredzēts „Ryzen™ 9000/7000“ sērijas procesoriem)
• Atbalsta PCIe 4.0 x8 (paredzēts „Ryzen™ 8700/8600/8400“ sērijas procesoriem)
• Atbalsta PCIe 4.0 x4 (paredzēts „Ryzen™ 8500/8300“ sērijas procesoriem)

Sound

Realtek ALC4080 codec
7.1 channel USB high quality sound
Supports up to 32-bit / 384 kHz playback on front panel
Supports S/PDIF output

Storage

3x M.2
M.2_1 source (from CPU) supports up to PCIe 5.0 x4, supports 2280/2260 devices
M.2_2 source (from CPU) supports up to PCIe 5.0 x4, supports 2280/2260 devices
M.2_3 source (from chipset) supports up to PCIe 4.0 x2, supports 2280 devices
4x SATA 6G

M2_1 socket
• Supports up to PCIe 5.0 x4 (for Ryzen™ 9000/7000 series processors)
• Supports up to PCIe 4.0 x4 (for Ryzen™ 8000 series processors)

M2_2 ligzda
• Atbalsta līdz PCIe 5.0 x4 (paredzēts „Ryzen™ 9000/7000“ sērijas procesoriem)
• Atbalsta līdz PCIe 4.0 x4 (paredzēts „Ryzen™ 8700/8600/8400“ sērijas procesoriem)
• Atbalsta līdz PCIe 4.0 x2 (paredzēts „Ryzen™ 8500/8300“ sērijas procesoriem)

M2_3 ligzda
• Atbalsta līdz PCIe 4.0 x2

** Par M.2 SSD radiatora ierobežojumiem skatīties rokasgrāmatā.

• Atbalsta RAID 0, RAID 1 un RAID 10 SATA atmiņas ierīcēm
• Atbalsta RAID 0, RAID 1 un RAID 5, paredzēts M.2 NVMe atmiņas ierīcēm
*RAID 5 konfigurāciju atbalsta tikai „Ryzen™ 9000“ sērijas procesori.

USB

4 USB 2.0 (priekšpusē)
4x USB 5Gbps A tips (aizmugurē)
2x USB 5Gbps A tips (priekšpusē)
3x USB 10Gbps A tips (aizmugurē)
1 x USB 10 Gbps C tips (aizmugurē)
1x USB 10Gbps C tips (priekšpusē)
1 x USB 20 Gbps C tips (aizmugurē)

LAN

Realtek 8126-VB 5G LAN

BEZVADU LAN UN BLUETOOTH

Wi-Fi 7 risinājums
Bezvadu modulis ir iepriekš instalēts M.2 (Key-E) ligzdā
Atbalsta MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) līdz 5,8 Gbps
Atbalsta 802.11 a/ b/ g/ n/ ac/ ax/ be

Atbalsta Bluetooth 5.4**, MLO, 4KQAM

* 6 GHz frekvenču joslas atbalsts var atšķirties atkarībā no katras valsts noteikumiem, un Wi-Fi 7 tiks sagatavots Windows 11 24H2 versijai.
**Bluetooth versiju var atjaunināt, sīkāku informāciju meklējiet Wi-Fi mikroshēmu komplekta piegādātāja tīmekļvietnē. Bluetooth 5.4 tiks sagatavota Windows 11 24H2 versijai.

Iekšējā ievade/izvade (IO)

1x barošanas savienotājs (ATX_PWR)
2 barošanas savienotāji (CPU_PWR)
1x barošanas savienotājs (PCIE_PWR 8 kontakti)
1x procesora ventilators
1x kombinētais ventilators (Pump_Sys ventilators)
4x sistēmas ventilatori
1x EZ savienojuma galvene (JAF_1)
2x priekšējais panelis (JFP)
1x korpusa iebūve (JCI)
1x priekšējā audio (JAUD)
1x vadības kontrollera savienojums (JDASH)
3x adresējamās V2 RGB LED savienojumi (JARGB_V2)
1x RGB LED savienojums (JRGB)
1x TPM kontaktligzda (atbalsta TPM 2.0)
4 USB 2.0 porti
2 USB 5 Gbps A tipa porti
1x USB 10Gbps C tipa ports

Aizmugurējā paneļa atveres

CMOS notīrīšanas poga
1x 5G LAN
3x USB 10Gbps A tipa
4x USB 5Gbps A tipa
2 audio savienotāji
BIOS atmiņas poga
1 HDMI savienotājs
1x USB 10Gbps C tipa
1x USB 20Gbps C tipa
2x „Wi-Fi“ / „Bluetooth“
Optiskā S/PDIF izeja

OPERĒTĀJSISTĒMA

„Windows 11“ 64 bitu atbalsts

FORMAFAKTORS

mATX
243,84 x 243,84 mm
