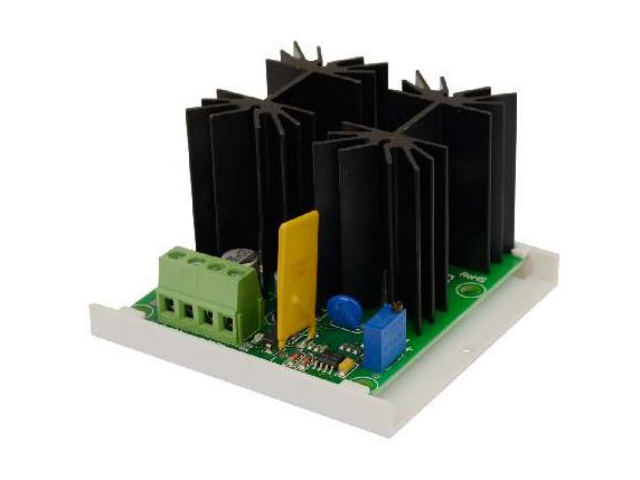

Sprieguma regulatoris Pulsar RN500

SVARĪGĀKĀS IEZĪMES

• IZLAIDES SPRIEGUMA REGULĒŠANAS DIAAPAZONS 11V÷Uin
• LINEĀRA SPRIEGUMA STABILIZĀCIJA
• AIZSARDZĪBAS: SCP, OLP
• OPTISKĀ SIGNALIZĀCIJA

TEHNISKĀ SPECIFIKĀCIJA

• Barošanas spriegums: maks. 14V/LV (-/+5%)
• Izvades spriegums: < 12V LV nomin. (+/- 0,3V)
• Izvades sprieguma iestatīšanas diapazons: 11V÷Uin (rūpnīcas iestatījums 12V LV)
• Uztvērēja jauda: 60W maks.
• Izvades strāva: 5A maks.
• Strāvas patēriņš moduļa ķēdēm: 5mA maks.
• Aizsardzība pret īssavienojumu SCP un pārslodzi OLP: 110% ÷ 150% no reduktora jaudas - strāvas ierobežojums ar atgriezenisku PTC drošinātāju, manuāla restartēšana
• Optiskā indikācija - IN diode norāda līdzstrāvas barošanas stāvokli - AUX diode norāda līdzstrāvas barošanas stāvokli moduļa izejā: - sarkana - zaļa
• Darbības apstākļi: II videi klase, -10°C ÷40°C
• Izmēri: 76 x 70 x 45 (PlxAxDz)
• Montāža: Montāžas sliede ar līmlenti vai montāžas dībeļi x 4 (PCB fi=4,2mm)
• Savienotāji: skrūvju savienotāji Ф0,41÷1,63 (AWG 26-14)
• Neto/bruto svars: 0,10kg/0,14kg
• Deklarācijas, garantija: CE, 2 gadi no ražošanas datuma

IEZĪMES

• maksimālais barošanas spriegums 14V līdzstrāva
• barošanas izeja 12V līdzstrāva/5A
• izejas sprieguma regulēšanas diapazons 11V÷Uin
• lineāra sprieguma stabilizācija
• bez zudumiem vadīšana zem stabilizācijas sliekšņa
• LED optiskā signalizācija
• aizsardzība:
  • pret īssavienojumu SCP
  • pārslodzes OLP
• garantija – 2 gadi no ražošanas datuma
