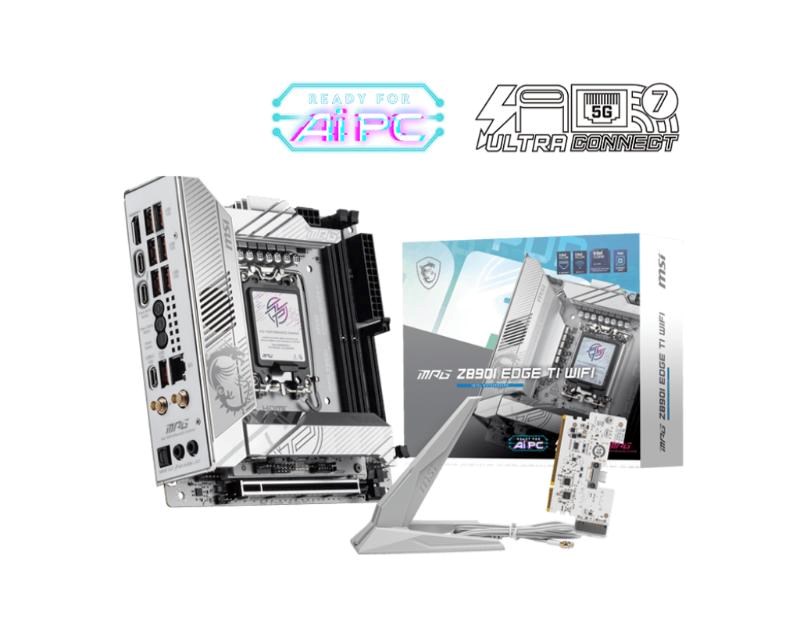

Материнская плата MSI MPG Z890I EDGE TI WIFI | Семейство процессоров Intel | Сокет процессора LGA1851 | Поддерживаемые интерфейсы жесткого диска SATA, M.2 | Количество SATA разъемов 2

Набор микросхем

INTEL Z890

ЦП

Поддерживает процессоры Intel Core™ Ultra (2 серия)
Проект закона 1851 года

Память

2x DDR5, максимальный объем памяти 128 ГБ
Поддержка памяти: 8600–6400 (OC) MT/s / 6400–4800 (JEDEC) MT/s
Максимальная частота разгона:
• 1DPC 1R максимальная скорость до 8600+ MT/s
• 1DPC 2R максимальная скорость до 7200+ MT/s
Поддерживает Intel POR Speed и JEDEC Speed
Поддерживает ускорение памяти и Intel XMP 3.0
Поддерживает двухканальный режим с двумя контроллерами
Поддерживает не ECC, небуферизованную память
Поддерживает CUDIMM
• Слоты DIMM на этой материнской плате имеют односторонние защелки.
• Совместимость памяти и поддерживаемые скорости могут различаться в зависимости от конфигурации процессора и памяти. Более подробную информацию смотрите в списке совместимости памяти на странице поддержки продукта или посетите https://www.msi.com/support/.

Интегрированная графика

1 разъем HDMI™
Поддерживает HDMI™ 2.1 с интерфейсом FRL, максимальное разрешение 8K 60Hz*
2x DisplayPort типа C
4 порта Thunderbolt™, поддерживающие DisplayPort 2.1 с UHBR20 через USB Type-C, максимальное разрешение 4K@120Hz / 8K@60Hz*
*Доступно только на процессорах с интегрированной графикой. Спецификации графики могут различаться в зависимости от установленного процессора.

Разъемы

1 разъем PCI-E x16
Разъем PCI_E1 поддерживает PCIe 5.0 до x16 (от процессора)
• PCI_E1 поддерживает ручную настройку BIOS на X8+X8 / X8+X4+X4

Звук

Кодек Realtek ALC4080
Высококачественный звук USB 7.1 каналов
Поддерживает воспроизведение до 32 бит / 384 кГц на передней панели
Поддерживает выход S/PDIF

Хранилище

4 слота M.2
Источник M.2_1 (от процессора) поддерживает до PCIe 5.0 x4, поддерживает устройства 2280
Источник M.2_2 (от процессора) поддерживает до PCIe 4.0 x4, поддерживает устройства 2280
Источник M.2_3 (от чипсета) поддерживает режим до PCIe 4.0 x4 / SATA, поддерживает устройства 2280
Источник M.2_4 (от набора микросхем) поддерживает до PCIe 4.0 x4, поддерживает устройства 2280
2x SATA 6G
• «5-in-1 XPANDER» поддерживает M.2_4 и 2x SATA
• Информацию об ограничениях радиатора M.2 SSD ищите в руководстве.

RAID

• Поддерживает RAID 0, RAID 1 и RAID 5 для устройств хранения SATA
• Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения M.2 NVMe

Интегрированный Thunderbolt

2 порта Thunderbolt4 (сзади)
Поддерживает скорость передачи до 40 Гбит/с с устройствами Thunderbolt
Поддерживает скорость передачи до 20 Гбит/с с устройствами USB4
Поддерживает скорость передачи до 10 Гбит/с с устройствами USB 3.2
Поддерживает зарядку мощностью до 15 Вт (5 В / 3 А)
Каждый порт может последовательно подключать до трех устройств Thunderbolt 4 или пяти устройств Thunderbolt 3.
Поддерживает экран до 8K

USB

2 USB 2.0 (спереди)
2x USB 5Gbps типа A (спереди)
7x USB 10Gbps типа A (сзади)
1 x USB 10 Gbps типа C (сзади)
1x USB 20Gbps типа C (спереди)
*5 в одном «XPANDER» поддерживает 2x 5 Gbps типа A и 1x 20 Gbps типа C порты
*USB 20 Gbps типа C (передний) поддерживает быструю зарядку USB PD 27 Вт, предназначенную для JUSBC1

LAN

1x «Intel Killer™ E5000B 5G» LAN

Внутренний ввод/вывод (IO)

1x разъем питания (ATX_PWR)
1x разъем питания (CPU_PWR)
1 вентилятор процессора
1 комбинированный вентилятор (вентилятор Pump_Sys)
1 системный вентилятор
1 разъём EZ (JAF_2)
2 разъёма передней панели (JFP)
1 разъём вскрытия корпуса (JCI)
1 разъём переднего аудио (JAUD)
1 разъём термодатчика (T_SEN)
1 разъём адресуемой RGB-подсветки V2 (JARGB_V2)
1 разъём TPM (поддерживает TPM 2.0)
2 порта USB 2.0
2 порта USB 5 Гбит/с типа A
1 порт USB 20 Гбит/с типа C

БЕСПРОВОДНАЯ СЕТЬ И BLUETOOTH

„Intel Killer™ BE1750x Wi-Fi 7“
Беспроводной модуль предустановлен в слот M.2 (Key-E)
Поддерживает MU-MIMO TX/RX, 2,4 ГГц / 5 ГГц / 6 ГГц* (320 МГц) до 5,8 Гбит/с
Поддерживает 802.11 a/ b/ g/ n/ ac/ ax/ be
Поддерживает „Bluetooth 5.4**“, MLO, 4KQAM
* Поддержка полосы частот 6 ГГц может зависеть от правил каждой страны, а „Wi-Fi 7“ будет готов к версии „Windows 11“ 24H2.
** Версия „Bluetooth“ может быть обновлена, подробности смотрите на сайте поставщика набора микросхем Wi-Fi. „Bluetooth 5.4“ будет готова для версии „Windows 11“ 24H2.

СВЕТОДИОДНЫЕ ФУНКЦИИ

4 индикатора EZ Debug LED

ОТВЕРСТИЯ ЗАДНЕЙ ПАНЕЛИ

USB 10 Гбит/с тип A
Кнопка памяти BIOS
Кнопка очистки CMOS
Умная кнопка
5G LAN
Wi-Fi / Bluetooth
Аудио разъемы
HDMI™
Thunderbolt 4
USB 10 Гбит/с тип C
USB 10 Гбит/с тип A
Оптический выход S/PDIF

ОПЕРАЦИОННАЯ СИСТЕМА

Поддержка Windows 11 64-разрядной

СОДЕРЖИМОЕ КОРОБКИ

ФОРМ-ФАКТОР

Mini-ITX
17 x 17 см
